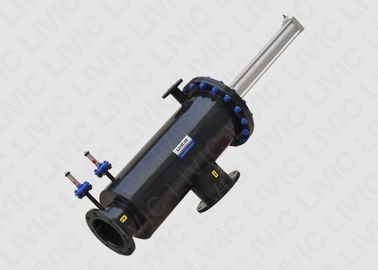

Automatyczne samoczyszczące filtry Bernoulliego AF Seires do filtracji wód gruntowych i słodkich

Automatyczne samoczyszczące filtry Bernoulliego AF Seires do filtracji wód gruntowych i słodkich

Opis

Filtr samoczyszczący Bernoulliego z serii AF (w skrócie AF Filter) przeznaczony jest do automatycznej ciągłej filtracji wody w systemach ciśnieniowych.Filtr AF usuwa zanieczyszczenia i cząsteczki z naturalnych źródeł wody, takich jak woda morska lub rzeczna.Jest to idealne rozwiązanie do zgrubnej filtracji wody w zakresie od 200μm do 2000μm.Filtr AF działa zgodnie z zasadą efektu Bernoulliego, co prowadzi do prostej i niezawodnej operacji filtrowania.Czyści sito filtra za pomocą powierzchniowego przepływu krzyżowego i przepływu zwrotnego, co zapewnia wyższą skuteczność usuwania cząstek niż konwencjonalny filtr szczotkowy.Wiele cząstek większych niż otwór sita jest wytłaczanych przez sito podczas szczotkowania i czyszczenia filtra szczotkowego.

Sito filtra AF Bernoulli Filter jest płukane wstecznie przez wewnętrzną tarczę czyszczącą, która jest zamontowana na tłoczysku napędzanym przez cylinder pneumatyczny.Po uruchomieniu czyszczenia dysk wsuwa się w sito filtra, a woda przepływa przez szczelinę między dyskiem a wewnętrzną powierzchnią sita filtra.Prędkość przepływu jest przyspieszana, gdy woda przechodzi przez szczelinę, podczas gdy ciśnienie statyczne wokół szczeliny jest zmniejszane z powodu zasady efektu Bernoulliego.Wokół krawędzi tarczy efekt podciśnienia o niższym ciśnieniu statycznym powoduje wsteczne wypłukanie przefiltrowanej wody z wewnętrznej powierzchni ekranu filtra.

Zasada czyszczenia efektu Bernoulliego

Sito filtra AF Bernoulli Filter jest płukane wstecznie przez wewnętrzną tarczę czyszczącą, która jest zamontowana na tłoczysku napędzanym przez cylinder pneumatyczny.Po uruchomieniu czyszczenia dysk wsuwa się w sito filtra, a woda przepływa przez szczelinę między dyskiem a wewnętrzną powierzchnią sita filtra.Prędkość przepływu jest przyspieszana, gdy woda przechodzi przez szczelinę, podczas gdy ciśnienie statyczne wokół szczeliny jest zmniejszane z powodu zasady efektu Bernoulliego.Wokół krawędzi tarczy efekt podciśnienia o niższym ciśnieniu statycznym powoduje wsteczne wypłukanie przefiltrowanej wody z wewnętrznej powierzchni ekranu filtra.

Dane techniczne:

Aplikacje:

• Elektrownie na biomasę • Elektrownie węglowe
• Elektrownie gazowe • Elektrownie jądrowe

• Filtracja wód powierzchniowych • Filtracja wody przemysłowej

• Obwody chłodzące/uzdatnianie wody • Filtrowanie wody balastowej
• Morskie • Morskie

• FSRU • REGAS


WŁAŚCIWOŚCI TECHNICZNE I ZALETY

■ Tylko dwie ruchome części (tarcza czyszcząca i zawór płuczący)

■ Prosta i niezawodna konstrukcja, bardzo łatwa do otwarcia w celu konserwacji

■ Bezkontaktowe czyszczenie z płukaniem wstecznym, żadne cząstki większe niż otwór sita nie są wyciskane przez sito filtra

■ Stały, niski spadek ciśnienia (<11Kpa), gdy sito filtra jest czyste lub brudne

■ Bardzo niskie wymagania dotyczące ciśnienia roboczego do 30 kPa

■ Szerokie natężenie przepływu w zakresie od 30 do 3000 m3/h z jedną pojedynczą obudową filtra

■ Brak przerw w filtracji podczas płukania wstecznego

■ Stopień filtracji mieści się w zakresie od 200μm do 2000μm

■ Elastyczny montaż w pozycji poziomej lub pionowej

■ Wyposażony w przetwornik różnicy ciśnień jako przyrząd dp

Produkcja i montaż filtra AF Bernoulliego
